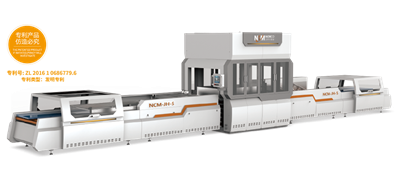

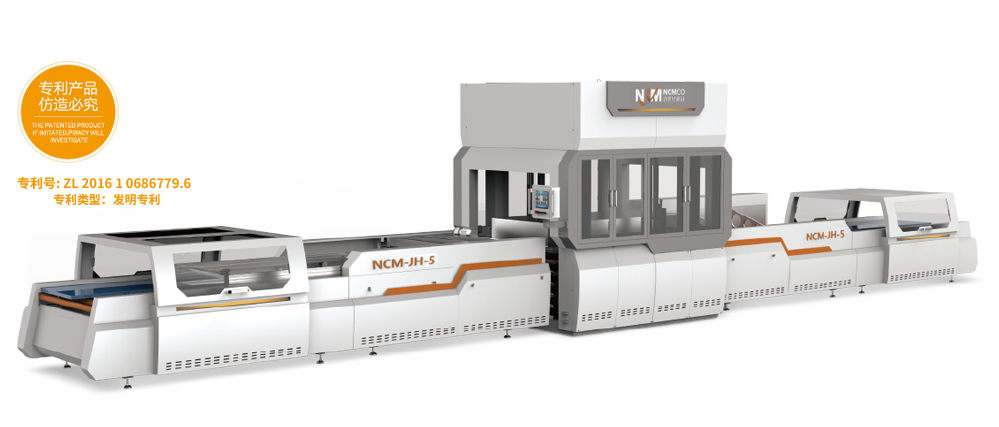

NCM-JH5 全自動熱壓膠合機

NCM-JH5

全自動熱壓膠合機

設備功用

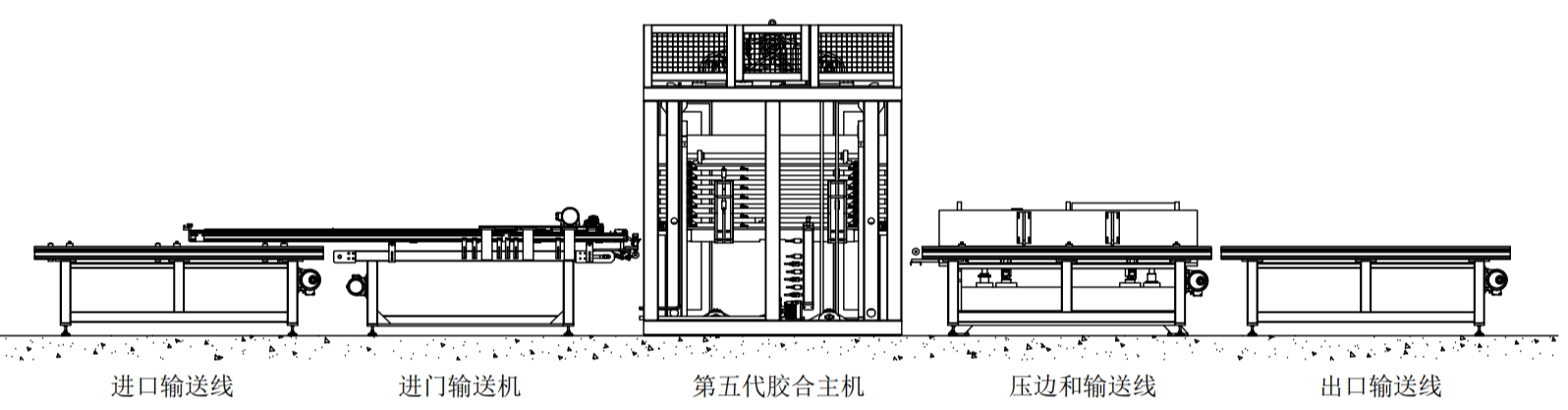

生產流程

產品咨詢

E-MAIL

NCMCO@163.com

產品優勢

設備功用

用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇的熱壓膠合。


作業原理

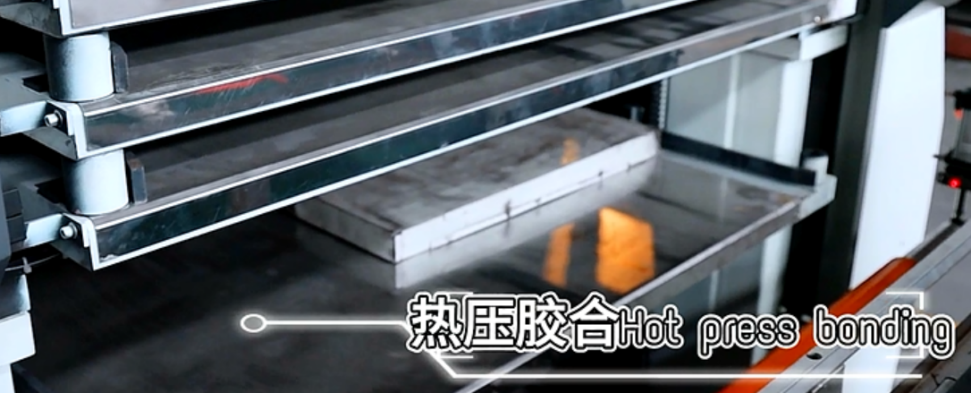

門扇上門后，通過推門機推送至膠合主機內，再通過熱壓膠合的方式，實現門扇的膠合，膠合完畢，通過液壓壓邊的方式實現門扇的壓邊。


產品特色

● 全自動化作業，一個普工即可操作；

● 全部工序均可在線上完成，無需額外的周轉空間及周轉怠工；

● 流水線作業，批量生產，生產效率高；

● 進門即可膠合，無需等待，膠合完畢即可出門，實現自主循環；

技術參數

技術參數	參考指標
膠合層數	6-8層，可按需定制
最大開距	200mm
定位塊	40-70mm，可按需定制
開槽方式	上面/下面/不開槽（可選）
壓板溫度	熱水80℃，導熱油120℃
壓合效率	（30-55）S/P
導熱介子	熱水、蒸汽、導熱油
總功率	17-25kw（不包含加熱裝置功率）
控制系統	臺達/西門子（可選）

細節展示

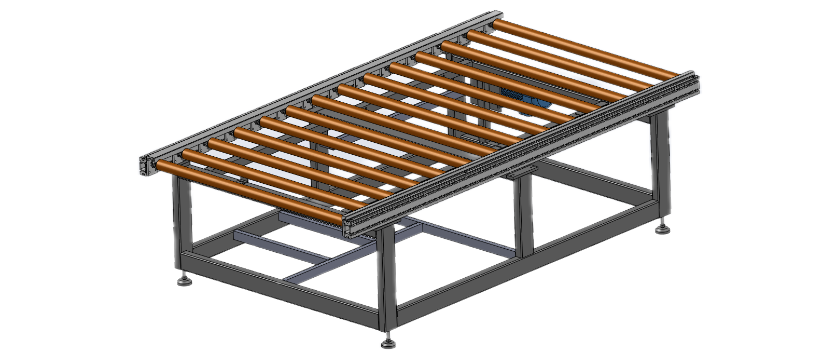

1、送料架：用于待膠合門扇的放置及送料


● 采用伺服電機，可確保平穩運行/抗干擾和多種控制模式；

● 滾筒采用優質材質（橡膠、硅膠、聚氨酯）能夠起到靜音減噪、承重性強、運行平穩、耐磨損；

● 機身采用“拉焊”工藝進一步提高機身各連接處的穩定性和提高使用壽命；

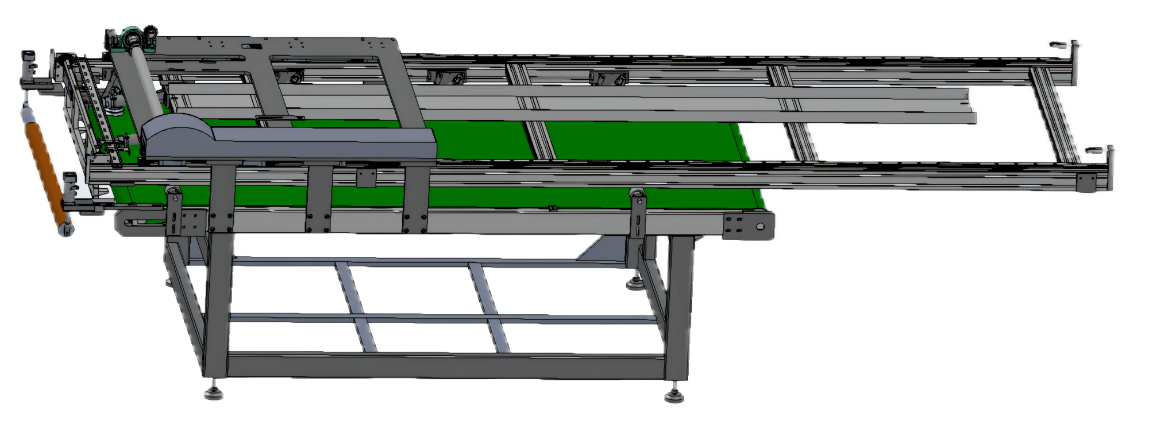

2、推門架：用于完工門扇的推出，同時將待膠合門扇送到膠合主機內


● 機身采用4mm厚度鋼板焊接成型，臺面經龍門銑加工，機身進行防腐除銹處理，全身噴防銹漆，即美觀又實用；

● 推門采用皮帶輸送方式推送門扇，無需人工操作，全自動將門扇推送對應層數；

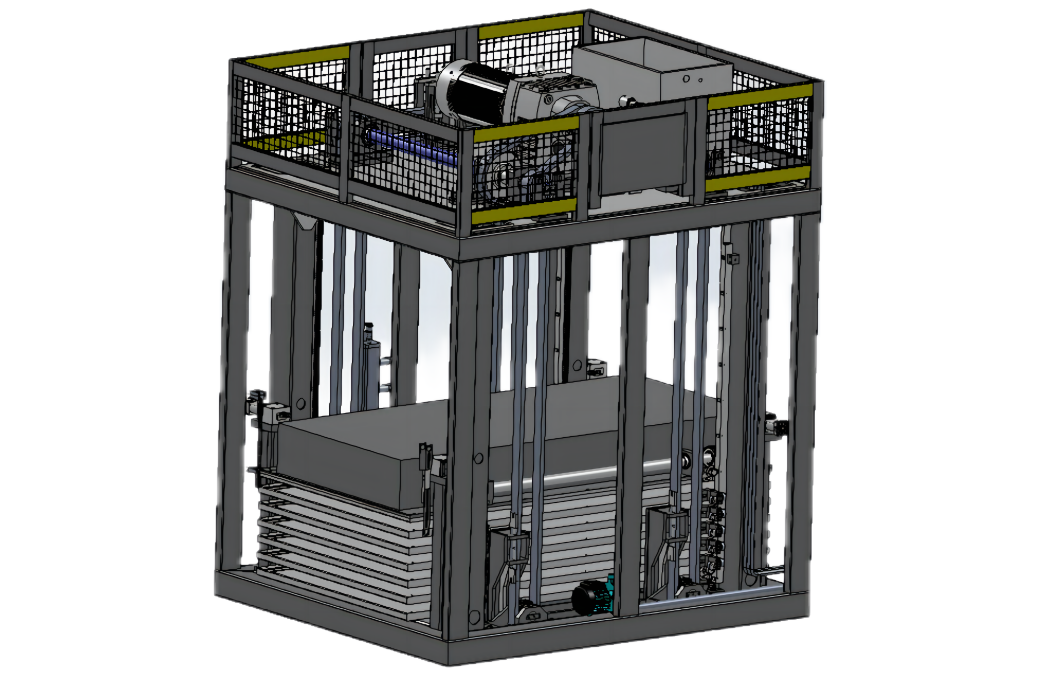

3、膠合主機：用于門扇的膠合


● 全方位保護安全，精致做工經久耐用方便快捷操作簡單抗氧耐腐蝕封邊美觀；

● 主框架采用優質國標槽鋼兩側圓弧全部數控鏜銑加工并且經過長時間震動時效處理應力分布更加均勻框架使用壽面更長；

● 采用Q235熱板，承壓性能好，不易變形，堅如磐石，油路管道更疏通，受熱更均勻，使用壽命更長久，更加穩定；

● 采用新型一體式液壓系統加裝蓄能器控制系統零配置壓力傳感器控制使用壓力上下配置最大容量油箱及新型直連式充液裝置，保證穩定，密封性好，安全性佳；

● 多層大平面鋼板疊加排列方式膠合，才會穩定性特別好。不用擔心門板膠合變形彎曲；

● 電加熱具有加熱速度快、溫度控制精度高的優點，適用于對溫度要求較高的熱壓成型工藝；

● 配置強制風冷卻系統有降低液壓系統工作溫度；

● 加熱媒介可應采用多種配置，詳見產品明細；

4、壓邊送料架：用于門扇壓邊的送料及取料


● 采用伺服電機，可確保平穩運行/抗干擾和多種控制模式；

● 滾筒采用優質材質（橡膠、硅膠、聚氨酯）能夠起到靜音減噪、承重性強、運行平穩、耐磨損；

● 機身采用“拉焊”工藝進一步提高機身各連接處的穩定性和提高使用壽命；

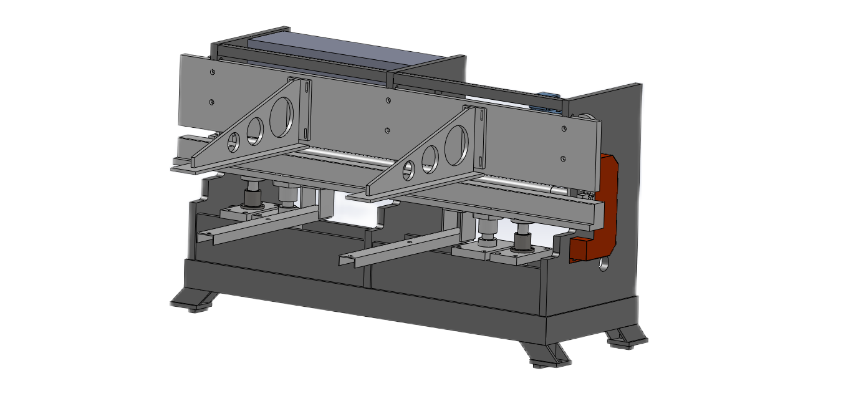

5、壓邊機：用于門扇膠合后側邊的勾邊壓平


● 機身采用“拉焊”工藝進一步提高機身各連接處的穩定性和提高使用壽命；

● 機器軍采用一體化油缸，可以保證長時間使用不漏油，以達到良好的保壓效果；

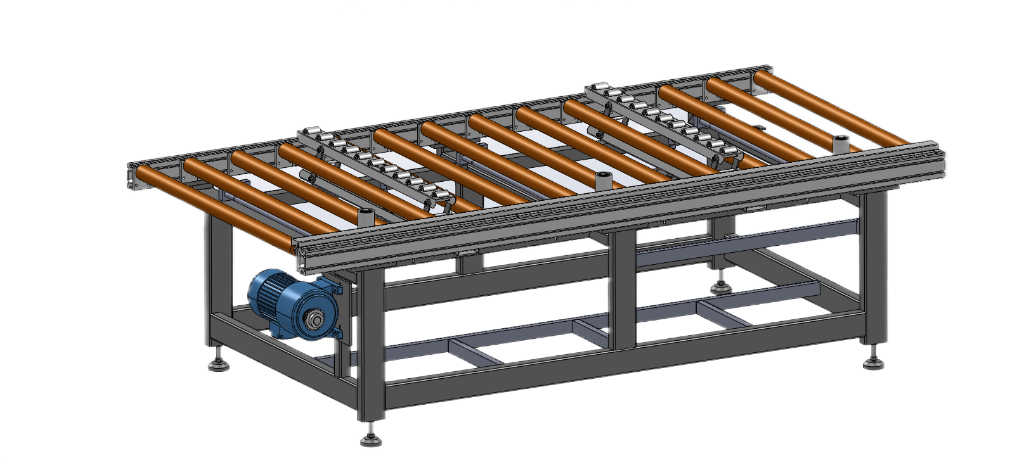

6、出料架：用于完工門扇的出料放置


● 滾筒采用優質材質（橡膠、硅膠、聚氨酯）能夠起到靜音減噪、承重性強、運行平穩、耐磨損；

● 機身采用“拉焊”工藝進一步提高機身各連接處的穩定性和提高使用壽命；

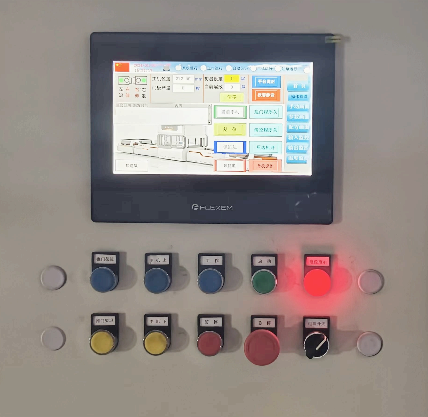

7、電控系統：設備控制系統，是設備的大腦


● 整機采用PLC控制系，可按需選配西門子/臺達/三菱等電元件，系統操作方式簡便，一鍵開機一鍵關機，一教就會，對工人技能要求低；

隨機資料及隨機附件

1、隨機資料

序號	名稱	數量	備注
1	發貨清單	1份
2	驗收?qǐng)?bào)告	1份
3	使用說明書	1套
4	電氣原理圖	1套

2、隨機附件

序號	名稱	規格	數量	備注
1	O型圈	*163.1**	15只	1
2	O型圈	*203.1**	15只	2
3	O型圈	*343.5**	5只	3
4	O型圈	*403.5**	5只	4
5	開口扳手	13-16	1把	5
6	開口扳手	16-18	1把	6
7	活動扳手	*12300**	1把	7
8	內六角扳手	1.5-10#	1套	8
9	外六角扳手	6-24#	1套	9
10	內六角扳手	12#、14#	1把	10
11	十字螺絲刀		1把	11
12	管鉗		1把	12
13	內六角扳手	12#	1把	13
14	組合墊	φ16	5只	14
15	接頭螺絲	*1622**	3只	15
16	小一字螺絲刀		1把	16

用戶方應給予的配合

1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

4、環境濕度：相對濕度 20～80%RH(非冷凝)。

5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

6、少灰塵、無有害及腐蝕性氣體的環境。

7、設備工作時禁止斷電，并保持電壓穩定。
